高效過濾器檢測中氣溶膠發塵器選擇
摘自3.3全效率檢測臺及掃描檢測臺的采樣系統
3.3.1氣溶膠的選擇

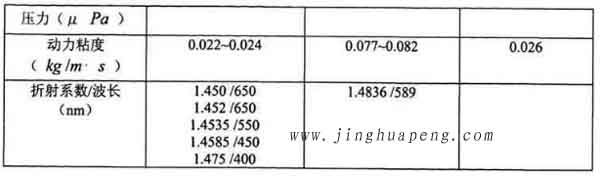

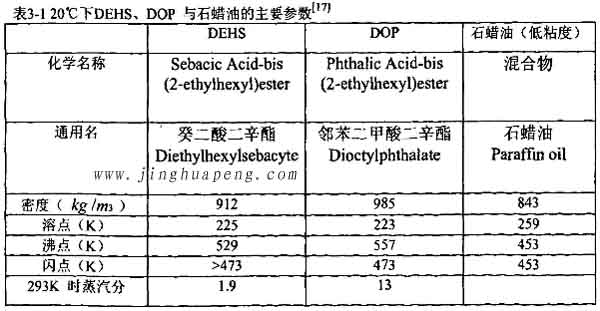

試驗用氣溶膠為液態氣溶膠?？捎玫奈镔|(zhì)為DEHS (癸二酸二辛酯）、DOP (鄰苯二甲酸二辛酯）、（低粘度）石蠟油，但并不局限于這些物質。
由于DOP存在致癌性，石蠟油在國內不能買到，所以本系統選擇DEHS作為檢測氣溶膠。
3.3.2發塵器的選擇
本系統考慮到技術及經濟原因選用多分散氣溶膠為測試塵。EN1822對于氣溶膠發生裝置要求其運行參數可以調節，其目的是可以根據試驗風量和過濾效率進行相應調整，使上、下游的計數率既不超出計數器的重疊誤差限制（最大重疊誤差5%),又明顯髙于儀器的偽計數率。且產生的氣溶膠的計數中徑接近單張濾料試驗得到的最易透過粒徑（MPPS),氣溶膠的中徑的允許偏離為50%。
本測試臺選用的發塵器為T(mén)SI公司生產的3079型氣溶膠發塵器。3079型發塵器主要由低噪聲空氣壓縮機、高效過濾器、溶劑瓶和Laskin噴嘴等組成。它采用高壓噴霧方式產生多分散（幾何標準偏差大于1.5)氣溶膠顆粒，可以使用 如下氣溶膠物質：癸二酸二辛酯（DEHS)(與新歐洲標準相一致)、鄰苯二甲酸二辛酯（DOP)、聚苯乙烯乳膠球（PSL)或鹽霧（SALT),其外型，如下圖3-4。

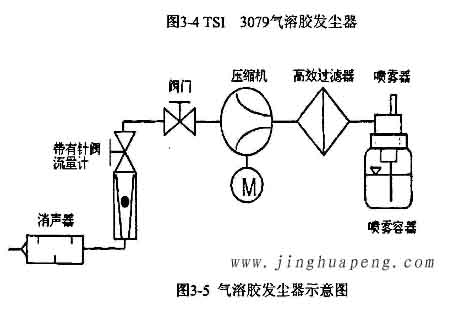

其內部原理見圖3-5,空氣經消聲器后流經帶針閥的浮子流量計，并經過壓縮機形成高壓氣體，經過高效過濾器過濾后的潔凈高壓空氣進入Laskin噴嘴內， 靠引射作用，將瓶?jī)?nèi)氣溶膠DEHS或DOS溶液引入噴霧器將溶劑瓶?jī)?nèi)的霧化， 而形成多分散氣溶膠顆粒。

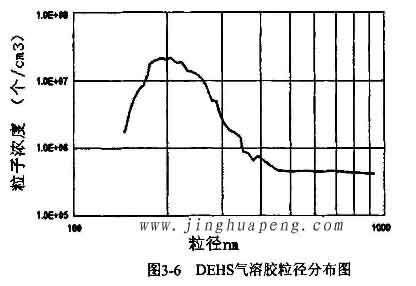

用3079發塵器得到的DEHS氣溶膠有很好的穩定性和均勻的粒徑分布，粒徑布見圖3-6所示。從圖上可以看出DEHS氣溶膠在以0.2μm粒徑為中心范圍內 有非常高的粒+濃度（>10∧7個/cm3).這個粒徑范圍內的粒徑為最易穿透粒徑 (MPPS)。在激光粒子計數器檢渕范圍內的0.3μm-0.5μm粒徑的粒子濃度也較高，能夠滿足測試要求。
3079發塵器是可調節發塵器。發塵器的發塵最和生成塵粒個數的關系如圖 3-7 示。
